POINT-to-POINT – İki cihaz arasında bir veya birden çok kablo ile kurulan, noktadan noktaya erişim ve iletişim sağlayan veri aktarım şeklidir.

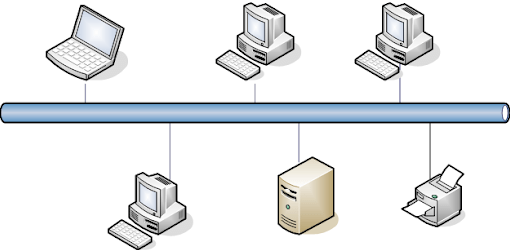

BUS – Ortak bir hat aracılığı ile cihazların tek yönlü veya iki yönlü haberleşmesini sağlayan iletişim bağlantı şeklidir. Sistemde bulunan tüm cihazların tek bir hatta bağlanarak birbirleri ile olan veri iletişimini sağlamaları durumudur.
FULL MESH – Sistemde bulunan tüm cihazların birbirleri ile mutlaka point-to-point iletişim hattına sahip oldukları topolojidir. En büyük avantajı iletimde yedekliliğin en yüksek seviyede olması ve trafiğin fazla oluşmamasıdır. Maliyetli bir durumdur ve iletimde çakışmalara sebebiyet verebilir.

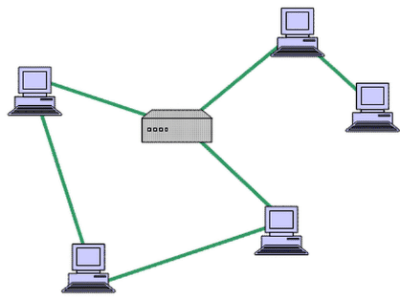

MESH – Sistemde bulunan cihazların kısmen yedekliliği sağlanacak şekilde birkaçının birbiri ile Full Mesh benzeri bağlantılara sahip olduğu topolojidir. Genellikle sistemdeki sıradan kullanıcılardan ziyade yetkili kullanıcılar veya sunucular gibi yüksek öneme sahip cihazların sistem ile bağlantısının düşmesini engellemek ve oluşacak olan trafiği dengelemek hedef alınarak kullanılır.
RING – Sistemdeki cihazların birbirleri ile birbirleri üzerinden veri aktarımı yaparak bağlantı kurdukları bir topoloji türüdür. Oldukça düşük maliyetlidir ancak cihazlar üzerinden akan veriler hem trafiği ve çakışma ihtimalini arttıracak hem de veri güvenliğini ihlal ederek ciddi problemlere yol açabilir.
HUB and SPOKE (Star) – Merkeze konumlandırılan bir ana cihaz üzerinden kullanıcılara bağlantı sağlanan topoloji türüdür. Merkez cihaz bir dağıtıcı konumundadır. Trafiğin oluşmasını engelleyerek gelen verinin kimden geldiğini ve kime iletileceğini hafızasında tutar. Ancak kullanıcılar için bir yedeklilik sağlamaz.

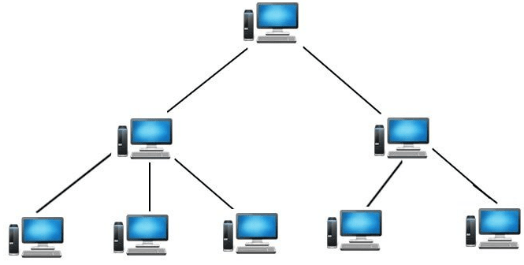

TREE or HIERARCHICAL – Cihazların hiyerarşik olarak birbirlerine bağlanarak kurdukları topolojidir. Önceliği en yüksek olan cihaz bu topolojinin en üstünde dururken, standart kullanıcılar en alt katmanda yer alır. Çekirdek – Dağıtım – Kullanıcı şeklinde yukarıdan aşağıya inen bir durum söz konusudur. Yedeklilik mevcut değildir.
HANGİ TOPOLOJİYİ SEÇMELİYİM? NEYE GÖRE?
Öncelikle topoloji seçimleri tamamen müşterinin taleplerini karşılamalı ve maliyetine uygun olmalıdır. Bu şartları sağladıktan sonra dikkat edilmesi gereken birkaç husus bulunmaktadır. Bunlar;
- Omurgada bulunan ana cihazlar hem cihaz hem kablo bazlı yedekli olmalıdır.
- Kullanıcı sayısı, dağıtıcı cihaz sayısı ve mevcut IP havuzu göz önünde bulundurulmalıdır.
